Какой цилиндрический редуктор выбрать для промышленного оборудования: основные критерии

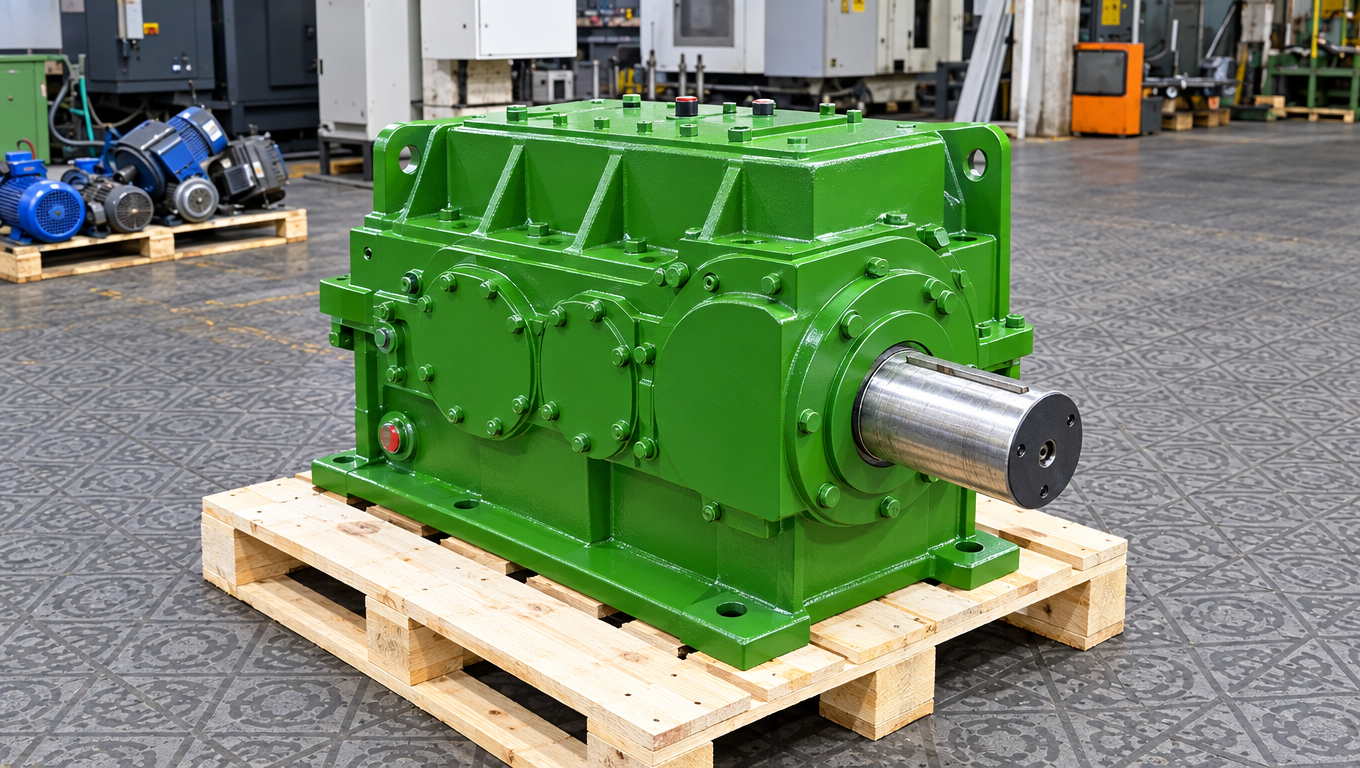

Цилиндрические редукторы применяют в приводах конвейеров, станков, подъемных машин, технологических линий и другого промышленного оборудования. Они изменяют скорость вращения и крутящий момент, передавая движение от двигателя к рабочему механизму. При выборе важно учитывать мощность, передаточное число, режим работы, характер нагрузки, частоту вращения, межосевое расстояние, положение входного и выходного валов, а также допустимую нагрузку на вал.

Цилиндрические редукторы отличаются высоким КПД, надежной конструкцией и широким диапазоном исполнений. В промышленности используют одноступенчатые, двухступенчатые и трехступенчатые модели, включая серии 1ЦУ, 1Ц2У и 1Ц3У. Правильный подбор помогает обеспечить стабильную работу привода, снизить потери мощности и увеличить срок службы оборудования.

Какие виды цилиндрических редукторов используют в промышленном оборудовании

Цилиндрические редукторы различаются числом ступеней, расположением валов, передаточным отношением и конструкцией корпуса. Конкретный тип выбирают с учетом мощности привода, требуемой скорости вращения, характера нагрузки и компоновки оборудования. Для большинства промышленных машин применяют одноступенчатые, двухступенчатые и трехступенчатые редукторы.

Одноступенчатые редукторы

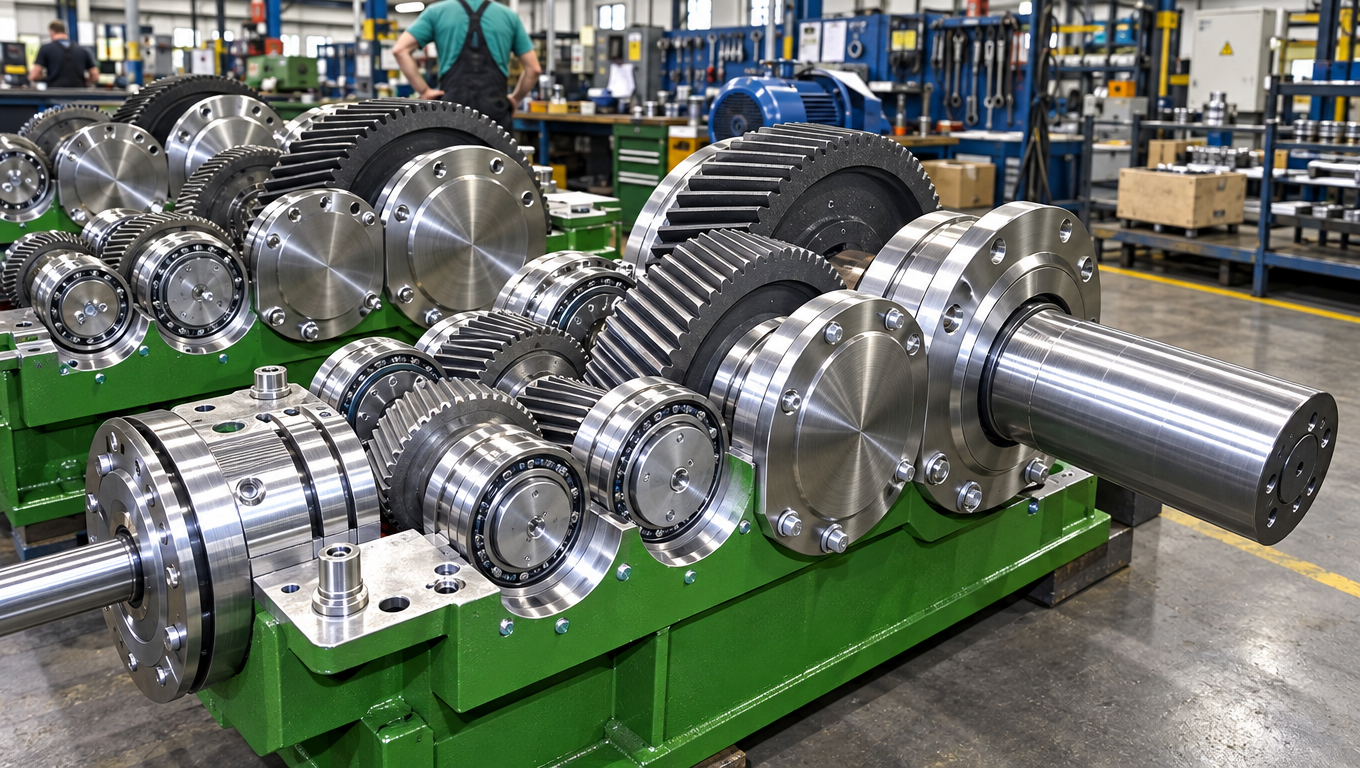

Одноступенчатые цилиндрические редукторы имеют одну зубчатую передачу и сравнительно простую конструкцию. Их используют, когда требуется небольшое передаточное число и нет необходимости значительно снижать обороты двигателя. Такие модели отличаются высоким КПД, умеренной массой и минимальными потерями мощности. Входной вал передает вращение на зубчатую пару, после чего выходной вал приводит рабочий механизм.

Двухступенчатые редукторы

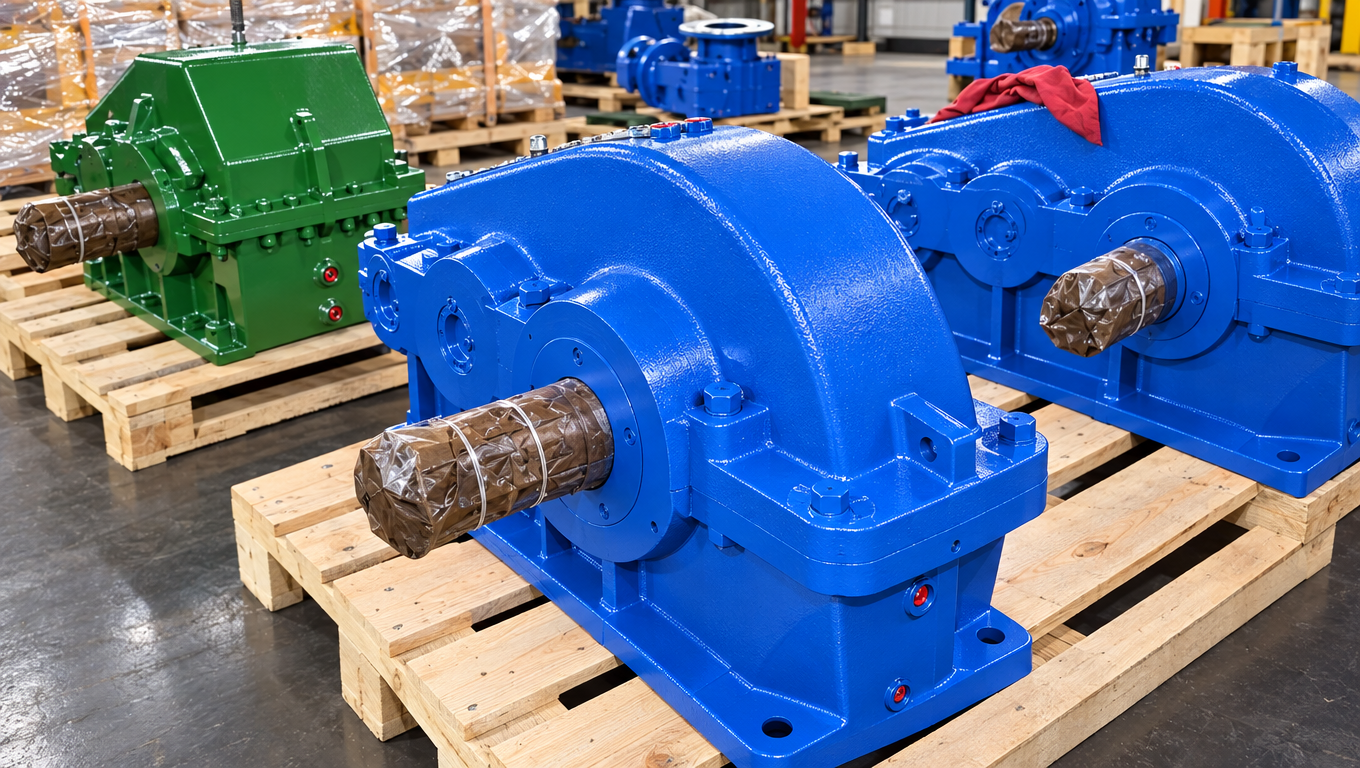

Цилиндрические двухступенчатые редукторы обеспечивают больший диапазон передаточных отношений и подходят для конвейеров, станков, кранов и другого промышленного оборудования. Две ступени позволяют сильнее уменьшить скорость и получить необходимый крутящий момент на выходе. К этой группе относятся распространенные редукторы серии 1Ц2У. При подборе учитывают межосевое расстояние, номинальный крутящий момент и допустимую нагрузку на вал.

Трехступенчатые исполнения

Трехступенчатые редукторы применяют там, где требуется значительное снижение частоты вращения. Они имеют более высокое передаточное отношение и подходят для тяжелых механизмов, работающих при постоянных или переменных нагрузках. В промышленности используются модели серии 1Ц3У, в том числе редуктор Ц3У-250. Такие цилиндрические агрегаты крупнее двухступенчатых, поэтому при проектировании важно учитывать габарит, массу и расположение входного и выходного валов.

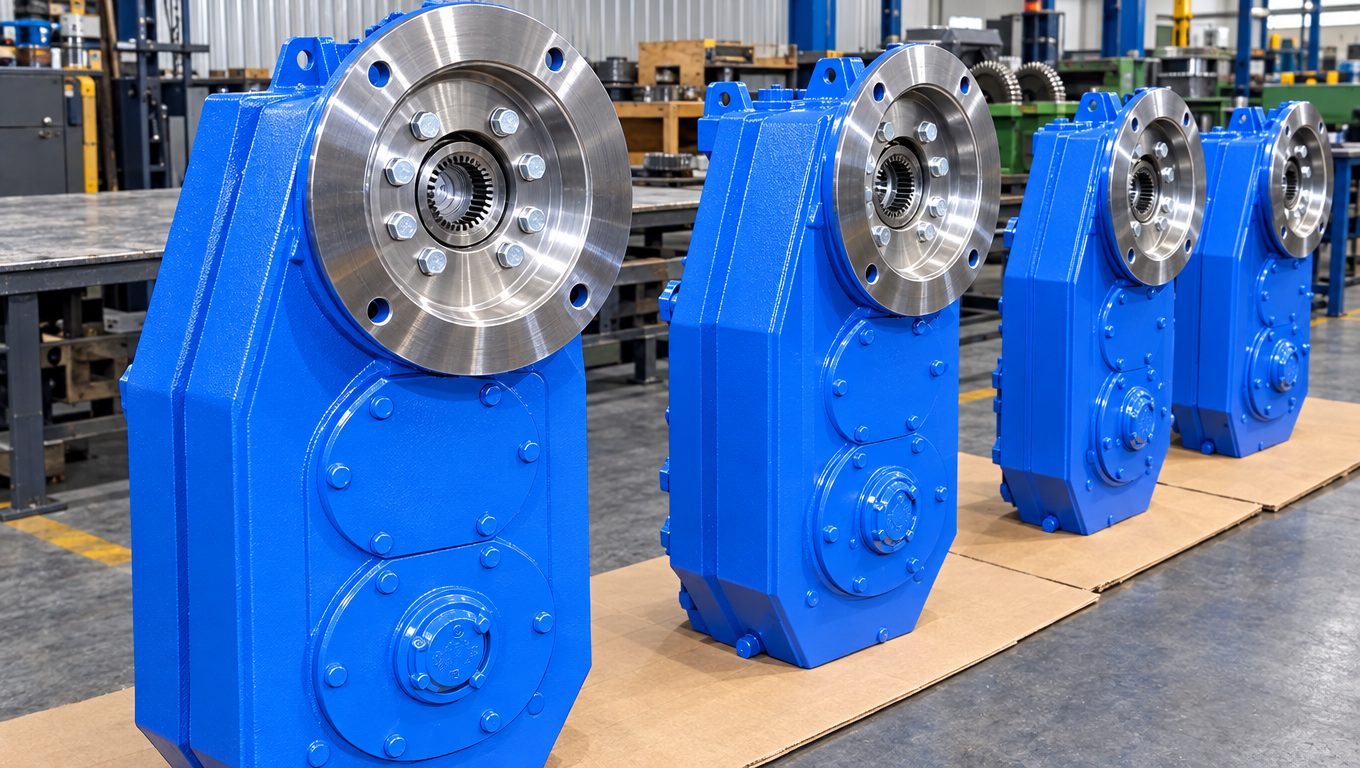

Редукторы с разным расположением валов

По компоновке цилиндрические редукторы могут иметь параллельные или соосные валы. Модели с параллельными валами считаются универсальным решением для многих приводов. Соосные конструкции удобны, когда входной и выходной вал должны находиться на одной оси и важно уменьшить размеры агрегата.

Выбор конкретного исполнения зависит от задачи. Если требуется небольшое снижение скорости, обычно достаточно одной ступени. Для среднего передаточного числа чаще используют двухступенчатые редукторы, например редуктор Ц2У-250. При необходимости получить низкие обороты выходного вала применяют трехступенчатые модели. Такой подход позволяет подобрать редукторы по характеристикам привода без неоправданного увеличения размеров и стоимости оборудования.

Как выбрать цилиндрический редуктор по мощности и крутящему моменту

Цилиндрические редукторы подбирают не только по мощности двигателя, но и по моменту, который должен получить рабочий механизм. Одинаковая мощность при разных оборотах дает разный крутящий момент, поэтому ориентироваться только на показатель в киловаттах нельзя. Сначала определяют параметры двигателя, требуемую скорость вращения выходного вала и характер нагрузки.

Как рассчитать крутящий момент

Для предварительного расчета можно использовать формулу:

M = 9550 × P / n,

где M — крутящий момент в Н·м, P — мощность в кВт, n — скорость вращения в об/мин. Например, если после редуктора требуется получить 5,5 кВт при 100 об/мин, расчетный момент составит около 525 Н·м.

При подборе важно сравнивать полученное значение с параметром «номинальный крутящий момент» в технических характеристиках. Допустимый момент редуктора должен быть выше расчетного, особенно если привод работает с ударами, частыми пусками или переменной нагрузкой.

Зачем нужен коэффициент запаса

Цилиндрические редукторы редко работают в идеально постоянном режиме. Конвейеры могут запускаться под нагрузкой, станки испытывают кратковременные перегрузки, а привод кранов регулярно меняет направление вращения. Поэтому расчетный момент умножают на коэффициент, который учитывает режим работы и особенности оборудования.

• для спокойной постоянной нагрузки достаточно небольшого запаса;
• при переменной нагрузке запас увеличивают;
• для ударных режимов, частых пусков и торможений требуется более высокая нагрузочная способность.

Как сопоставить мощность двигателя и редуктора

Редукторы должны передавать мощность двигателя без перегрева и ускоренного износа зубчатых передач. Если мотор мощнее допустимого значения для выбранного типоразмера, вал, подшипники и зубья могут испытывать чрезмерную нагрузку. При этом слишком большой запас также не всегда оправдан: увеличиваются габарит, масса и стоимость агрегата.

Правильный выбор строится на трех основных значениях: мощности двигателя, оборотах выходного вала и требуемом крутящем моменте. После этого проверяют нагрузочную способность, режим работы и коэффициент запаса. Такой расчет позволяет подобрать цилиндрический редуктор, который будет стабильно работать в составе промышленного привода и сохранит расчетный срок службы.

Как определить необходимое передаточное число цилиндрического редуктора

Передаточное число показывает, во сколько раз редуктор снижает частоту вращения двигателя и одновременно увеличивает крутящий момент на выходе. Чтобы определить требуемое значение, нужно знать обороты входного и выходного валов. Для промышленного оборудования этот параметр напрямую связан со скоростью работы конвейеров, станков, подъемных механизмов и других машин.

Формула расчета передаточного числа

Для предварительного расчета используют простую формулу:

i = n1 / n2,

где i — передаточное число, n1 — скорость вращения входного вала, n2 — требуемые обороты выходного вала.

Например, если мотор работает со скоростью 1500 об/мин, а выходной вал должен вращаться со скоростью 100 об/мин, необходимое передаточное отношение будет равно 15. После расчета подбирают ближайшее стандартное значение из серии конкретного производителя.

Что учитывать кроме расчета

Одного отношения частот вращения недостаточно. Цилиндрические редукторы выбирают с учетом нагрузки, мощности двигателя, требуемого момента и продолжительности работы. При увеличении передаточного числа скорость выходного вала уменьшается, а доступный крутящий момент возрастает с учетом КПД передачи и механических потерь.

• для небольшого передаточного отношения подходят одноступенчатые редукторы;
• для среднего диапазона часто используют двухступенчатые модели;
• при значительном снижении оборотов применяют трехступенчатые редукторы.

Почему нельзя выбирать передаточное число приблизительно

Если значение окажется слишком маленьким, рабочий механизм будет двигаться быстрее требуемого, а момент на выходе может оказаться недостаточным. Слишком большое передаточное число, наоборот, снизит скорость и способно нарушить расчетный режим работы оборудования. Поэтому перед окончательным выбором проверяют характеристики привода, фактические обороты двигателя и допустимые параметры конкретной модели.

Правильно определенное передаточное число позволяет согласовать двигатель, цилиндрический редуктор и рабочий механизм. Это особенно важно для приводов с заданной производительностью, где скорость вращения напрямую влияет на работу всей технологической линии.

Как учитывать режим работы, нагрузку и коэффициент запаса при выборе редуктора

Даже если цилиндрические редукторы подходят по мощности и передаточному числу, этого недостаточно для окончательного выбора. Нужно учитывать режим работы оборудования, продолжительность включения, характер нагрузки, количество пусков и возможные перегрузки. Редуктор, который стабильно работает в приводе с постоянной нагрузкой, может быстрее изнашиваться при частых остановках, реверсе или ударных воздействиях.

Какие нагрузки учитывать

Нагрузка может быть постоянной, переменной или ударной. Для ленточных конвейеров и некоторых производственных линий характер обычно относительно равномерный. В приводах кранов, дробилок, станков и поворотных устройств нагрузка может резко меняться. В таких условиях вал, зубчатые передачи и подшипники испытывают повышенное воздействие, поэтому цилиндрические редукторы выбирают с дополнительным запасом по моменту.

• при постоянной нагрузке расчет ведут с минимальным коэффициентом запаса;
• при переменной нагрузке учитывают пиковые значения и частоту их появления;
• при ударах, реверсе и частых пусках коэффициент запаса увеличивают;
• при длительной непрерывной работе дополнительно проверяют тепловой режим.

Что такое коэффициент запаса

Коэффициент запаса показывает, насколько расчетные возможности редуктора должны превышать рабочую нагрузку. Например, если требуемый крутящий момент составляет 1000 Н·м, а для конкретного режима принят коэффициент 1,4, выбирать нужно модель с допустимым моментом не ниже 1400 Н·м. Точное значение зависит от типа оборудования, продолжительности работы и рекомендаций производителя.

Почему важна продолжительность работы

Цилиндрические редукторы, работающие несколько часов в сутки, и агрегаты непрерывного производства находятся в разных условиях. При длительной работе повышается температура масла, корпуса и подшипников, поэтому необходимо учитывать тепловую мощность и условия охлаждения. Если редуктор будет работать круглосуточно, запас по нагрузочной способности особенно важен.

Правильный подбор строится на расчетном моменте, реальном режиме работы и коэффициенте запаса. Такой подход позволяет выбрать цилиндрические редукторы без излишнего увеличения габаритов, но с достаточной надежностью для конкретных условий эксплуатации.

Какие условия эксплуатации учитывать при подборе цилиндрического редуктора

Цилиндрические редукторы подбирают с учетом не только расчетных параметров, но и условий, в которых будет работать оборудование. Температура, запыленность, влажность, продолжительность смены, частота запусков и характер нагрузки напрямую влияют на срок службы агрегата. Один и тот же редуктор может хорошо работать в чистом цехе и быстрее изнашиваться на открытой производственной площадке.

Температура и продолжительность работы

При длительной работе повышается температура корпуса, масла, подшипников и зубчатой передачи. Если цилиндрические редукторы используются по несколько часов без остановки или входят в состав непрерывного производства, необходимо проверить допустимый тепловой режим. Для высоких и низких температур также учитывают вязкость смазочного материала и рекомендации производителя.

Пыль, влага и загрязнения

В запыленных цехах, на конвейерах и открытых площадках особое значение имеет герметичность корпуса. Загрязнения не должны попадать внутрь механизма через уплотнения входного и выходного валов. При высокой влажности дополнительно оценивают защиту корпуса от коррозии и состояние уплотнений.

• температуру окружающей среды;
• наличие пыли, влаги и агрессивных веществ;
• продолжительность работы в течение суток;
• частоту пусков, остановок и изменения направления вращения;
• постоянный или переменный характер нагрузки;
• условия охлаждения и обслуживания.

Монтаж и нагрузка на вал

Важно учитывать положение редуктора и способ соединения с рабочим механизмом. Шкивы, звездочки и элементы ремня или цепи создают радиальную нагрузку на вал. Ее допустимую величину проверяют по технического документации конкретной серии. Если нагрузка превышает установленное значение, может потребоваться другой типоразмер или изменение конструкции привода.

Условия обслуживания

Цилиндрические редукторы должны быть доступны для контроля уровня масла, осмотра уплотнений и планового обслуживания. При выборе также полезно учитывать наличие запасных частей, возможность замены подшипников и зубчатых элементов, соответствие исполнения требованиям ГОСТ и документации производителя. Это позволяет сохранить надежность привода и избежать незапланированных остановок оборудования.

Какие ошибки чаще всего допускают при выборе цилиндрического редуктора

Ошибки при подборе чаще всего связаны с тем, что цилиндрические редукторы выбирают по одному параметру — например, только по мощности двигателя или передаточному числу. На практике нужно одновременно учитывать крутящий момент, режим работы, характер нагрузки, обороты, условия эксплуатации и конструкцию привода. Иначе даже подходящий по каталогу агрегат может работать с перегрузкой.

Выбор только по мощности двигателя

Одинаковая мощность может соответствовать разному крутящему моменту в зависимости от скорости вращения. Поэтому сначала определите расчетный момент на выходном валу, а затем сравните его с допустимыми характеристиками редуктора. Если этот параметр выбран без запаса, вал, подшипники и зубчатые передачи будут испытывать повышенную нагрузку.

Неправильное передаточное число

Еще одна распространенная ошибка — приблизительный выбор передаточного отношения. Если передаточное число слишком мало, выходной вал будет вращаться быстрее требуемого. При слишком большом значении скорость окажется ниже расчетной. Это может изменить производительность конвейеров, станков и других механизмов.

Игнорирование режима работы

Цилиндрические редукторы для спокойной постоянной нагрузки и для приводов с частыми пусками, торможениями или реверсом подбирают по-разному. Особенно важно учитывать:

• продолжительность работы в часах;
• количество запусков и остановок;
• пиковые и ударные нагрузки;
• частоту изменения направления вращения;
• коэффициент запаса по крутящему моменту.

Несоответствие размеров и конструкции

Даже правильно рассчитанные редукторы могут не подойти по монтажу. Перед покупкой проверяют межосевое расстояние, размеры корпуса, диаметры входного и выходного валов, расположение лап и посадочных отверстий. При замене старого агрегата полезно сверять новый аналог с чертежами, а не только с обозначением серии.

Недооценка условий эксплуатации

Температура, влажность, пыль и качество обслуживания также влияют на надежность. Если цилиндрические редукторы работают в тяжелых условиях, нужно заранее проверить исполнение корпуса, уплотнения, смазку и допустимый тепловой режим. Такой подход помогает избежать ускоренного износа и незапланированной замены оборудования.

Правильный выбор строится на совокупности параметров. Мощность, момент, передаточное число, режим работы, размеры и условия эксплуатации должны рассматриваться вместе. Это позволит подобрать редукторы с достаточным запасом надежности без неоправданного увеличения габаритов и стоимости.

Заключение

Выбор цилиндрического редуктора начинается с расчета мощности, крутящего момента, передаточного числа и режима работы. Затем учитывают типоразмер, конструкцию, условия эксплуатации и допустимые нагрузки на вал. Если эти параметры согласованы между собой, редукторы работают надежно, без лишних перегрузок и преждевременного износа.

Для конкретного оборудования лучше ориентироваться не на один показатель, а на полный набор технических характеристик. Такой подход позволяет подобрать цилиндрические редукторы с подходящим ресурсом, габаритами и стоимостью для конкретной производственной задачи.
